產品概述

HOM系列角行程電動執行器機械傳動采用行星齒輪結構，可輸出扭矩25-8000Nm，手動操作機構為無離合設計，手動/電動互不干涉，無需通過手柄或離合器即可輕松操作，在產品通電時也可轉動手動。產品可適配蝶閥、球閥、旋塞閥等產品應用于電廠/冶金廠/污水處理廠/樓宇自控/城市管網等管路系統。該系列產品具有輸出扭矩高，帶有自鎖，速比多樣化等特點，連接法蘭均采用ISO5211標準，聯軸器采用花鍵連接方便用戶適配不同規格閥門。

產品特性

扭矩范圍：25Nm-8000Nm

適配多樣性，可適配蝶閥、球閥、旋塞閥等閥類

具有自鎖性的行星傳動機構

一體式IS05211標準連接法蘭

3D開度指示器

無離合手輪裝置

IP67/IP68高防護等級

內置防潮加熱器，預防冷凝

選配過力矩保護，防止損壞閥體

基礎參數

供電電壓	AC 220V±10%
頻率	50/60 Hz
扭矩范圍	25Nm-8000Nm
行程角度	90°
行程開關	2×SPDT，250VAC 5A
輔助開關	2×SPDT，250VAC 5A
電纜接頭	＜100Nm：2-M20*1.5, ≥100Nm:2×PG16
開關量	輸入信號：有源信號
開關量	輸出信號：有源信號+無源信號
模擬量	輸入信號：4-20mA(出廠設置)/2-10V/0-10V 可調
模擬量	輸出信號：4-20mA(出廠設置)/2-10V/0-10V 可調
連接法蘭	符合ISO5211標準
位置指示	3D雙色帶刻度指示器，可選指針指示器
手動機構	無離合機械手輪
防護等級	IP67、IP68可選
環境溫度	-25℃~70℃
過力矩保護	選配
防結露裝置	內置防潮加熱器
過熱保護	電機內置過熱保護，啟動溫度125℃±5℃
斷電狀態	斷電保位
斷信號狀態	4-20mA/2-10V：斷信號全開/斷信號全關可設置(出廠默認斷信號保位) 0-10V：斷信號全關

規格參數

型號	Max輸出扭矩(Nm)	運行時間(秒/90°)	電機功率(W)	法蘭孔距(ISO5211)
HEQ1-05	50	20	12	F05/F07
HEQ1-08	80	30	12	F05/F07
HOM2-10	100	19	40	F07/F10
HOM2-20	200	39	40	F07/F10
HOM2-30	300	39	40	F07/F10
HOM3-40	400	29	90	F10/F12
HOM3-60	600	39	90	F10/F12
HOM3-80	800	47	90	F10/F12
HOM3-100	1000	47	120	F10/F12
HOM3-130	1300	47	120	F10/F12
HOM4-170	1700	34	200	F12/F16 or F14
HOM4-200	2000	34	200	F12/F16 or F14
HOM4-230	2300	47	200	F12/F16 or F14
HOM4JS-350	3500	70	200	F16/F25
HOM4JS-500	5000	136	200	F16/F25
HOM4JS-800	8000	188	200	F16/F25

注：上述產品的額定扭矩為**輸出扭矩的 0.75 倍。

產品尺寸參數

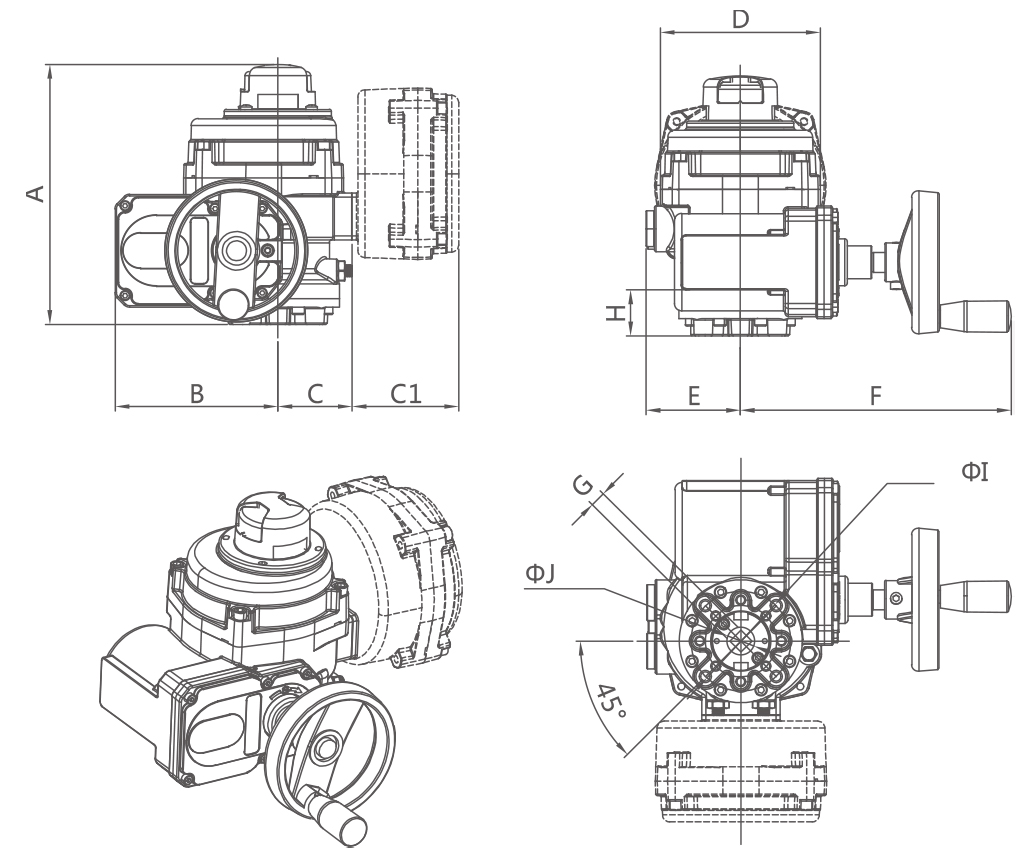

HEQ1外形尺寸圖

型號		A	B	C	C1	D	E	F	G	H	φI	J
HEQ1-05	開關型	182	114	52	/	140	94	190	11×11	30	50	4-M6
HEQ1-08	調節型	182	114	52	75	140	94	190	14×14	30	70	4-M8

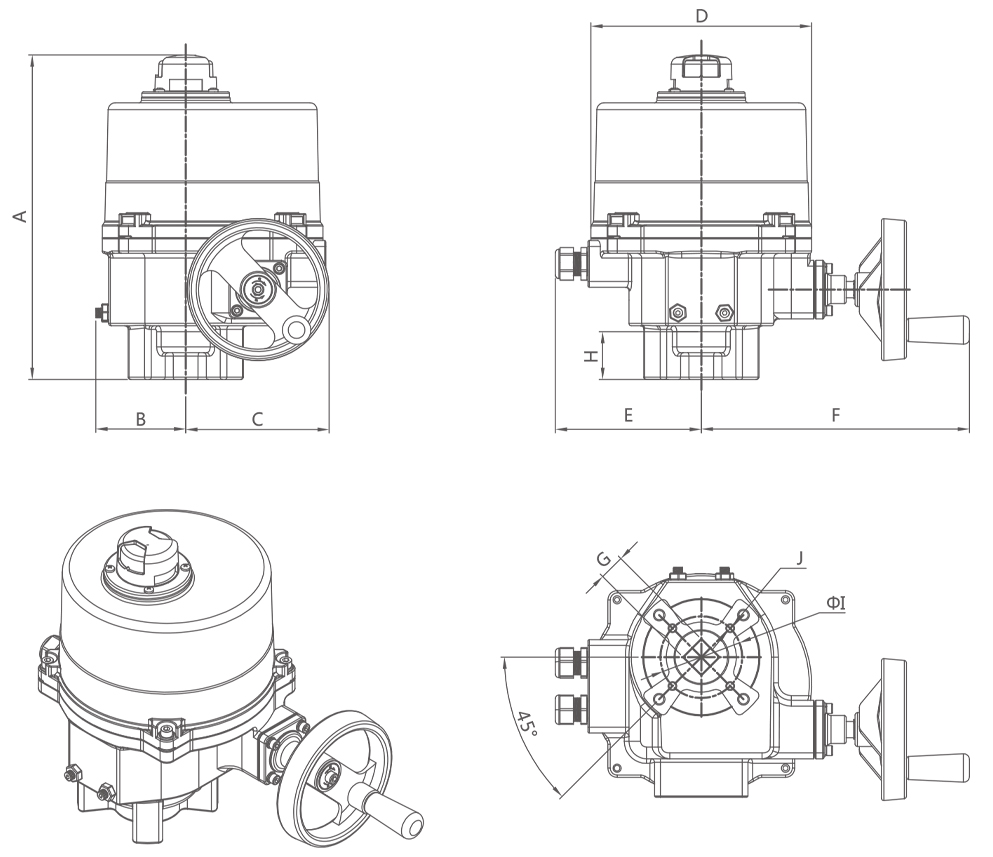

HOM2-4外形尺寸圖

型號	A	B	C	D	E	F	G	H	φI	J
HOM2-10	278	78	125	189	125	232	14×14 17×17	35	70 102	4-M8 4-M10
HOM2-20	278	78	125	189	125	232
HOM2-30	278	78	125	189	125	232
HOM3-40	340	105	190	232	158	290	22×22 27×27	55	102 125	4-M10 4-M12
HOM3-60	340	105	190	232	158	290
HOM3-80	340	105	190	232	158	290
HOM3-100	340	105	190	232	158	290
HOM3-130	340	105	190	232	158	290
HOM4-170	390	129	245	265	165	325	27×27 36×36	65	125 140	4-M12 4-M16
HOM4-200	390	129	245	265	165	325
HOM4-230	390	129	245	265	165	325

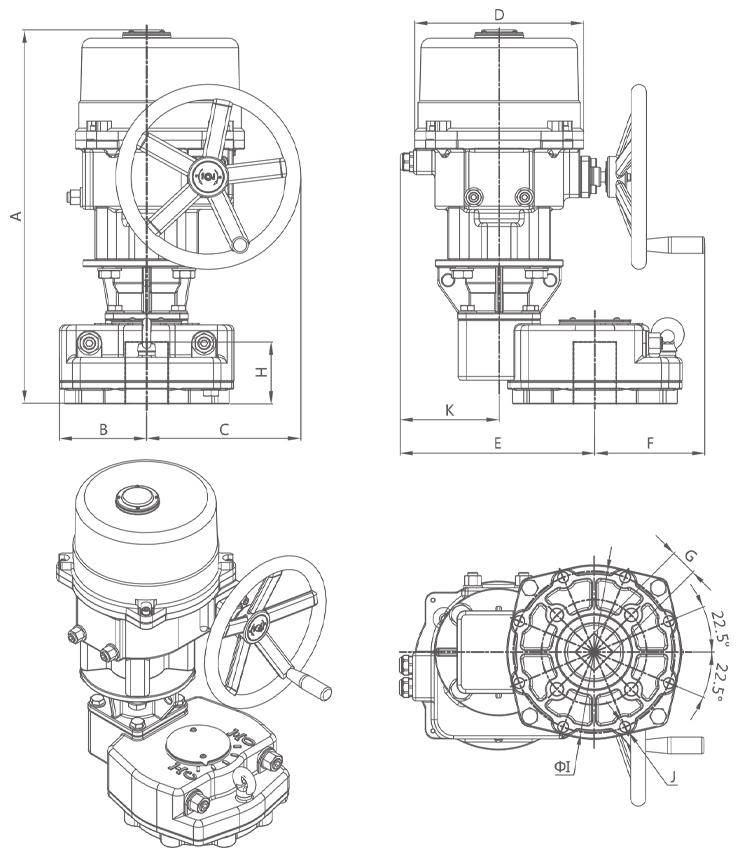

HOM4JS外形尺寸圖

型號	A	B	C	D	E	F	G	H	φI	J
HOM4JS-350	586	137	242	265	306	173	36×36 46×46	130	165 254	4-M20 8-M16
HOM4JS-500	586	137	242	265	306	173
HOM4JS-800	586	137	242	265	306	173

Note:

尺寸單位：毫米

閥軸尺寸可定制

如果您需要特殊法蘭，請聯系我們。
